广西重点用能单位能耗在线监测系统案例

广西华银铝业重点用能单位能耗在线监测系统案例所属有色金属行业,康派智能为其提供能耗在线监测端设备及系统,将能耗数据安全完整的接入省级平台。
项目详情

政策背景

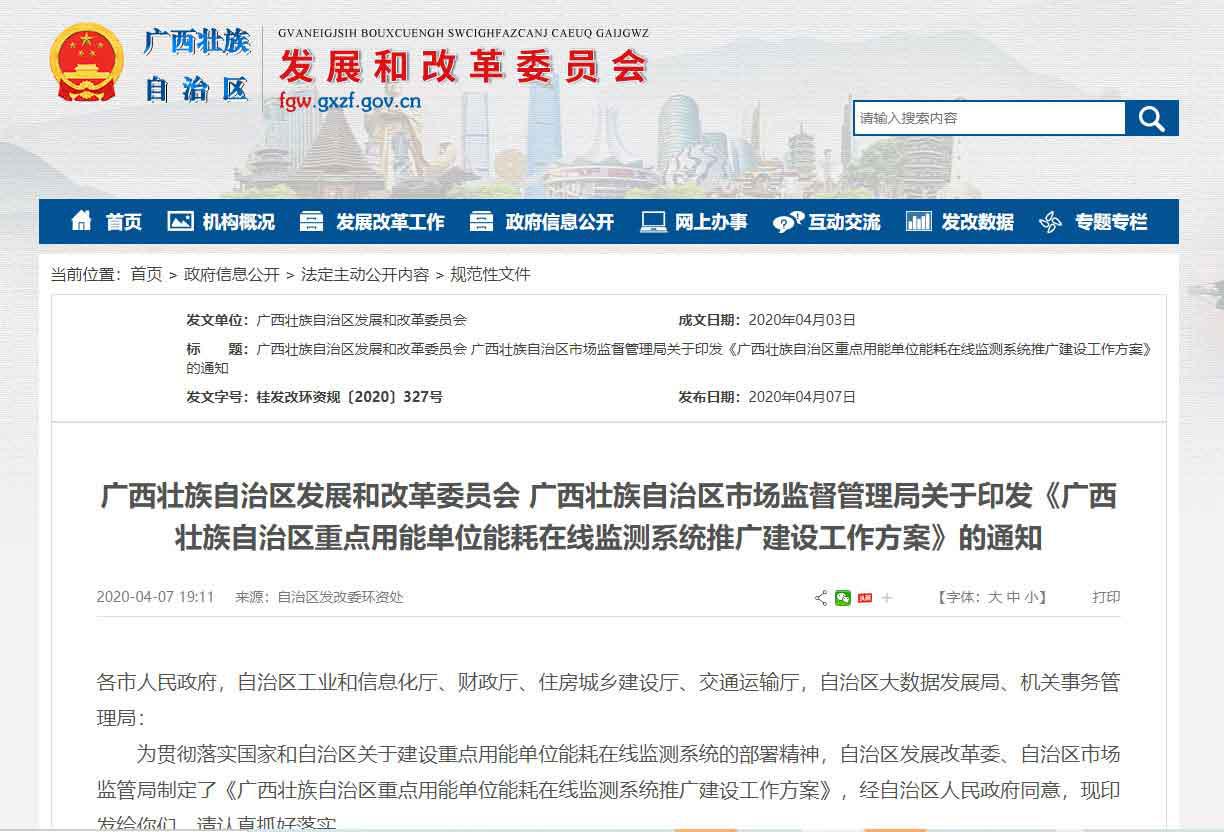

     按照《国家发展改革委质检总局关于印发重点用能单位能耗在线监测系统推广建设工作方案的通知》(发改环资〔2017〕1711 号)规范和指导重点用能单位能耗在线监测系统建设,按照统一标准、互联互通、信息共享的建设原则要求,需要加快建设接入端能耗在线监测系统,实现与节能平台互联互通。通过计量仪表汇总广西华银铝业有限公司能耗数据,将能源消费数据准确、完整、及时接入到省级平台,同时确保内部系统安全和数据安全。



一、项目档案


项目名称:广西华银铝业能耗在线监测系统项目案例


所属行业:有色金属行业


项目采购相关设备:能耗在线监测系统1套、辅材1批


二、项目简介

1.项目介绍:

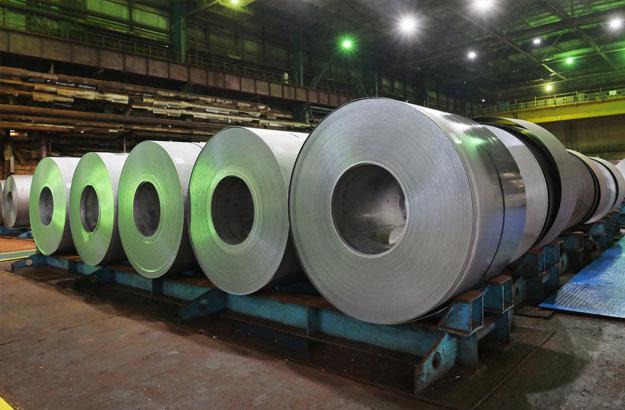

    广西华银铝业有限公司于2003年2月20日成立,注册资金21.228亿元。华银氧化铝工程项目是广西“十一五”规划重大工业项目。一期工程规模为年产氧化铝160万吨,静态投资为85亿元,是集矿山开采、氧化铝生产于一体的现代化大型铝工业企业。华银氧化铝一期工程,是我国铝工业发展史上一次性投资最大、一次性建设生产规模最大的氧化铝项目,是建国以来广西获国家批准建设的最大的工业项目。







2.能源管理现状:


  用能单位能源品种和流向简介

    广西华银铝业有限公司主要用能种类为:电力,煤。

  广西华银铝业有限公司能源系统现状如下:

     电力:
     厂区共2条220kV高压总进线回路,位于总降控制楼;另有2条35kV高压总进线回路,露天安装,距离总降约40米;另有1台电表位于矿山,距离总降约7-8公里。各条进线回路均安装有多功能电表,但目前无法直接从现有计量仪表上做数据采集。
     煤:
     企业有2条无烟煤皮带秤,两条皮带秤安装位置处灰尘较大;另有烟煤、褐煤混合皮带秤2条,现场安装环境良好,所有皮带秤均为脉冲信号输出。


三、能源管理系统解决方案

1.端设备:

广西华银铝业有限公司重点能耗在线监测数据上传项目拟使用T@Energy-AIO 工业安全隔离网闸作为端设备,该设备使用独立双主机“2+1”(外部处理单元、内部处理单元、隔离安全数据交换单元)架构,适用于重点耗能单位、大型工业企业、安全生产监管单位等领域的能管中心系统对数据采集、加密上传、本地存储、断点续传和网络隔离等功能需求。

2.系统网络拓扑图:

广西华银铝业有限公司重点能耗在线监测系统安全防护设计采用“安全域纵深防护”、“多层次立体防御”及“信息安全等级保护”相结合,从系统(或设备)所在的计算环境、区域边界、通信网络、安全管理以及物理安全等多层面部署安全保障措施,满足不同等级系统在技术、管理各层面防护要求,实据、系统、网络等安全交换和关联分析管理,保障同级系统内部、跨级系统区域安全互联的安全。





3.数据接入:


依据《重点用能单位能耗在线监测系统技术规范 第6部分 端设备技术规范(试行)》,T@Energy-AIO端设备支持Modbus RTU/TCP、OPC和Web Server协议等主流工业现场通信协议。
过KPM37-W外置5/2.5mA开口式互感器卡在各回路原有电表的电流采样线获取,电表通过RS485接口将数据传输至通讯管理机,通讯管理机通过4G的方式将数据传输至端设备。
电流信号可通端设备置于企业办公楼内,端设备最放置位置应有内网和外网。端设备支持SQL、OPC、MODBUS、DL/T 645、CJ/T188协议,能耗在线监测端设备对采集到的数据进行汇总,验证、筛选、整理打包后,采用“CA认证+HTTPS协议+VPN专线”方式多重加密将数据传输至省级平台。



四、部分相关案例


省份 公司名称 采购产品 行业
广西 广西东泥天等水泥有限公司能耗在线监测项目 能耗在线监测系统 非金属矿物制品业
广西 平果鉴烽铝材有限公司能耗在线监测系统项目 能耗在线监测系统 有色金属冶炼和压延加工业
广西 广西强强碳素股份有限公司能耗在线监测系统项目 能耗在线监测系统 非金属矿物制品业
广西 广西田东南华糖业有限公司能耗在线监测系统项目 能耗在线监测系统 农副产品加工业
广西 广西田林和平糖业有限公司能耗在线监测系统项目 能耗在线监测系统 农副产品加工业
广西 广西华银铝业有限公司能耗在线监测系统项目 能耗在线监测系统 有色金属冶炼和压延加工业
广西 崇左红狮水泥有限公司能耗在线监测系统项目 能耗在线监测系统 非金属矿物制品业
广西 广西蓝星大华化工有限责任公司 能耗在线监测系统 化学原料和化学制品制造业
广西 广西信发铝电有限公司能耗在线监测系统项目 能耗在线监测系统 电力、热力生产和供应业
广西 广西华众建材有限公司能耗在线监测系统 能耗在线监测系统 非金属矿物制品业
