光伏并网发电中电能质量问题的监测方案

发布时间:2018-07-11 浏览次数:


    什么是光伏发电?光伏并网发电系统的主要应用场合

        光伏发电是依靠太阳能电池组件及半导体材料,将光能转化成电能的过程。目前,光伏发电受环境影响造成存在高次谐波含量和发电功率不稳定,造成影响电网电能质量的情况。

        光伏并网发电系统通过光伏组件将接收的太阳能,经过高频直流转换后变成高压直流电,然后逆变器将光伏系统所发的直流电逆变成正弦交流电,产生的交流电可以直接供给交流负载,然后将剩余的电能输入电网,或者直接将产生的全部电能并入电网。

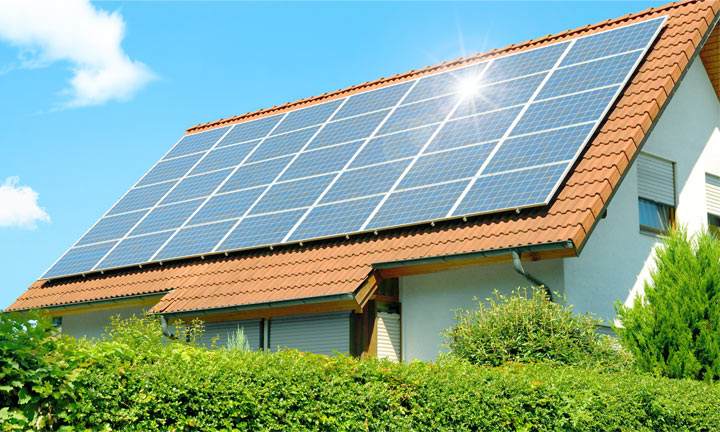

    光伏发电系统

        光伏分布式发电是一种新型的、具有广阔发展前景的发电和能源综合利用方式,它倡导就近发电,就近并网,就近转换,就近使用的原则,不仅能够有效提高同等规模光伏电站的发电量,同时还有效解决了电力在升压及长途运输中的损耗问题。目前,分布式光伏发电系统可广泛应用于农村、牧区、山区,发展中的大、中、小城市或商业区。

    光伏分布式发电的优劣势

        光伏分布式并网发电与独立运行的太阳能光伏发电站相比,有着独特的应用优势也有自身的局限性。

    优势:
        1.省掉了蓄电池作为储能;
        2.光伏阵列可以始终运行在最大功率点处,由电网来接纳太阳能所发的全部电能,提高了太阳能发电效率;
        3.电网获得了收益,分散布置的光伏系统能够为当地的用户提供电能,缓解了电网的传输和分配负担;
        4.光伏组件与建筑完美结合,既可以发电又能作为建筑材料和装饰材料。

    劣势:
        对于光伏发电来说,用户不仅是电力的使用者更是生产者,光伏发电受环境影响造成存在高次谐波含量和发电功率不稳定性,这些都对都造成电网污染影响电能质量。因此为预防电能质量的出现严重污染,国家对光伏发电有着严格的标准,光伏电站在接入电网须并网点装设满足IEC61000-4-30《电磁兼容第4-30部分试验和测量技术电能质量》标准的A类电能质量在线检测装置,通过这些标准规范,来降低光伏发电对于电能质量的影响。

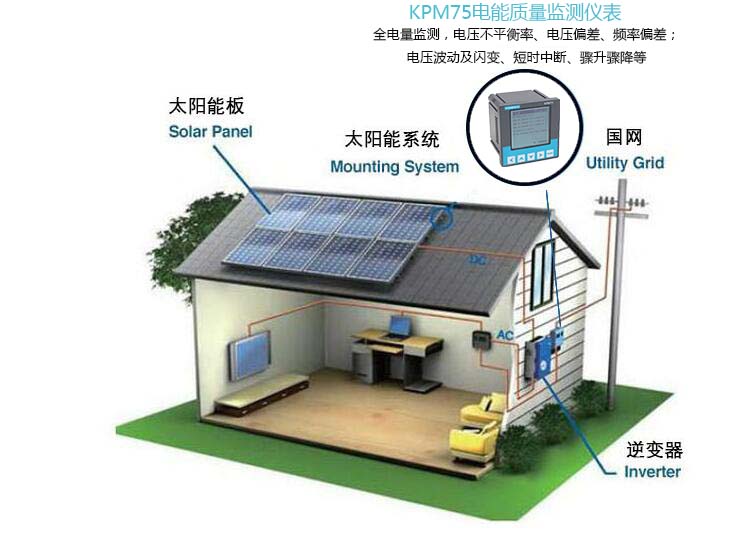

    电能质量监测仪表在光伏系统中的应用



    光伏发电中电能质量问题的监测方案

        针对这种情况康派智能研发生产了一款KPM75电能质量分析仪表,该电能质量分析仪表除了对基本电压、电流、频率、功率的测量记录外,还可对光伏分布式并网点的或公共接点处的谐波、电压波动和闪变、电压偏差、三相不平衡等电能指标进行测量的能力,能全面监测和分析电能质量问题,降低光伏发电对公网电能质量的影响。
