电能管理系统为企业提供完整的电能管理方案
发布时间：2018-08-02 浏览次数：
1. 电能管理系统的简述
随着我国供电系统的快速发展、用电负荷的持续增长、各种非线性负载不断出现所带来的电能质量问题日趋严重及国家对节能减排的严格规定，使得供电公司和用户更加需要有效的电力监控解决方案来应对上述变化所带来的挑战，以实现输配电系统的可靠、高校、低耗的运行。
康派智能利用智能终端监测设备（各种智能电力仪表、微机保护及其他第三方智能设备），结合现场总线及以太网通信技术以及计算机技术，综合构成的电能管理系统。河南康派智能的电能管理系统采用分层、分布式的结构设计，按间隔单元划分、模块化的设计，实现了对企业配电的监控管理，实现了对中低压系统等设备的实时监控及数据采集。用户可通过电能管理系统采集到的数据对节能状况进行对比与分析，核实节能措施的优化情况有针对性的进一步进行对设备进行优化管理。
2. 电能管理系统结构
康派智能的电能管理系统主要分为三层分别为：系统管理层、网络通讯层、现场设备层。
系统管理层主要是实现人机交互，可实时显示和处理设备采集和测控信号，真正实现用户和监控设备的对接。
网络通讯层主要是实现数据的交互与通讯，其主要设备是屏蔽双绞线、光缆、光纤收发器、工业网络交换机、通讯管理机和电源模块等设备组成。
现场设备层主要是实现对现场设备的数据测量、显示、控制以及通讯，其主要设备是各种电力监控仪表、微机保护设备以及其他智能监控设备。
电能管理系统结构拓扑图
3. 电能管理系统的主要功能
康派智能的电能管理系统主要偏重于企业配电的运维管理，其功能分为6大模块：
3.1能源看板
要想查看某个企业大体用能情况，能量流动方向，需要在地图中选中该企业位置坐标，双击进入当前企业能源看板或是在能源看板中选择所要查看的企业，点击查询即可。通过能流图形象的将该企业各部门主要设备用能情况展示出来。在该界面中也可以选择查看其它企业能源流动情况。
3.2配电监控
配电监控菜单中展示的是遥信事件、遥测分钟级和秒级实时数据和历史数据，通过数字表格或图形曲线的方式将数据形象的展示出来。
（1）实时数据（事件）
当现场设备有遥信变位、越限告警或故障报警时，会在实时数据（事件）中查到，选择集中器，选择监测点，点击查询就会调出当前用能设备事件记录。选择企业，选择集中器，选择监测点，选择展示方式，点击查询，弹出如下图所示事件实时数据记录：
（2）实时数据（分钟级）
分钟级实时数据主要展示所采集的用电设备四象限电能、复费率电能统计、电流不平衡率、电压不平衡率、温度和湿度等数据，每15分钟刷新一次。选择集中器，选择监测点，点击查询就会调出当前用能设备分钟级实时数据，点击数据变量，就会生成与之相对应的实时曲线，通过曲线查看数据情况，进而了解设备用能及运行情况。
（3）实时数据（秒级）
秒级实时数据主要展示用电设备电压、电流、有功功率、无功功率和功率因数等数据，每5钟刷新一次。选择集中器，选择监测点，点击查询就会调出当前用能设备分钟级实时数据。点击数据变量，就会生成与之相对应的实时曲线，通过曲线查看数据情况，进而了解设备运行情况。
（4）历史数据（事件）

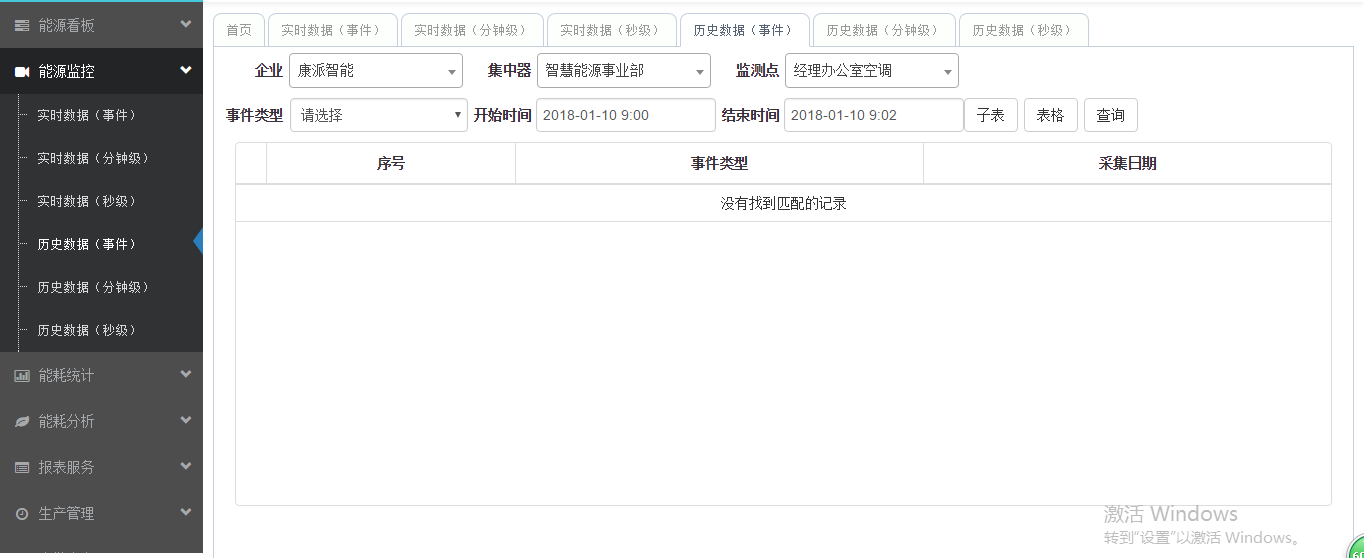

现场设备有历史遥信变位、历史越限告警和历史故障报警时，会在历史数据（事件）中查到，选择集中器，选择监测点，选择事件类型，时间段，点击查询就会调出如下图所示当前用能设备历史事件记录。
（5）历史数据（分钟级）
分钟级历史数据可以在历史数据（分钟级）中查到，选择集中器，选择监测点，选择时间段，点击查询就会调出如下图所示当前用能设备分钟级历史数据记录。通过查看不同时间的分钟级历史数据，可以了解设备用能情况，对月、季、年能耗分析起着重要作用。
（6）历史数据（秒级）
秒级历史数据可以在历史数据（秒级）中查到，选择集中器，选择监测点，选择时间段，点击查询就会调出如下图所示当前用能设备秒级历史数据记录。通过查看不同时间的秒级历史数据，可以了解设备运行情况，当有故障发生，通过查看历史数据，可以初步判断问题所在，缩小排查范围，对设备维护起着重要作用。
3.3电能分析
该功能可以实现对企业整体、部门、设备耗能的变化趋势进行统计并与同期的耗能进行分析对比；可对电量指标进行综合分析（电量电费分析、负荷特性分析、电价时段分析、功率因数分析）。通过数据的支撑和对比分析，为企业用能的改善提供科学的数据支撑。
企业用能分析
电量电费分析
3.4报表服务
根据用户需求制作日报表、月报表、年度报表、班组报表，报表设有打印功能，可定时自动打印或触发条件打印，并可导出到excel表格中，显著减少抄表工作的人力成本，提高用户的经济效益。日报表可以记录0-24点的用电量值，月报表可以记录一个完整月1-31日的用电量值。
月报表（数据暂缺）
3.5告警中心
可根据用户的实际需求对设备及参量设置阀值，用户可通过电能管理系统对设备的进行监控和告警，以便及时预判及处理故障情况，保证用电安全及稳定。
设备越限值设置
设备越限告警展示
3.6生产管理
生产管理可对产品类型、生产数量、班组交接及班组内的突发状况进行记录，实现对生产的把控和监督，实现看板式、科学化的生产管理。
班组管理
产品管理
4. 电能管理智能终端监测产品
5. 电能管理系统的几种典型方案
5.1 变压器监测方案
通过变压器温控器采集变压器三相铁芯的温度，及启停变压器的风机，有油位传感的可以检测油位，对于调容调压配电变压器，可以实现调容调压的操作和检测；变压器温控器通过Modbus通讯协议将温度信号传至通讯管理机。
5.2 变压器出线柜及母联柜监测方案
变压器出线柜及母联柜为主要设备，需要对其进行重点监测；在其位置加装电力能效终端，实时采集三相电流、三相电压、功率、功率因数、有功电能、无功电能、漏电电流、2-31次谐波等电力参数；用于分析变压器的经济运行和安全运行，及功率因数、三相不平衡、谐波对变压损耗的影响。
5.3 低压柜出线监测方案
出线回路加装电量型电力能效监测终端，监测该回路与其下面的表箱之间建立逻辑关系，便于日后快速分析故障原因。实时采集三相电流、三相电压、功率、功率因数、有功电能、无功电能等电力参数。
5.4 母排无线温度监测方案
针对母排搭接处放置智能无线测温传感器，实时动态监测母排温度变化情况；在配电室或箱式配电室构建局部的无线基站，收集无线智能终端采集的数据，每十五分钟主动巡检一次，实现超温主动报警机制，避免长期高温运行，造成绝缘件老化。
5.5 电动机回路监测方案
电动机回路加装低压电动机保护控制，除了多种的保护功能外，还检测电动机回路的电流、电压、功率、功率因数、电能等参数，同时对电机运行维护数据进行统计分析，如：电机运行累积时间、停车时间、最近10次故障记录等数据。
5.6 配电室环境监测方案
在配电室或开闭所子站安装网络红外摄像机，包括固定摄像机、一体化云台球机等，实现对变电室内全天候的视频监控，具备闯入识别报警、夜间自适应红外监控、定时巡航扫描，监控、照明自动/手动开启关闭，视频画面的本地存储和远程上传/调用等功能。
5.7 微机保护监测方案
通过使用基于高性能DSP处理器和嵌入式实时操作系统，集保护、测控、通讯于一体的综合保护测控装置。具有保护、遥测、遥信、遥脉、遥调、遥控功能，可实现对其全方面的控制和管理。可提供线路保护测控、变压器保护测控、电动机保护测控、PT保护测控、电容器保护测控、备自投母联保护等产品类型。
