郑州热力集团有限公司

康派智能按照统一标准、互联互通、信息共享的建设原则要求为郑州热力总公司搭建能耗在线监测系统。
项目详情
能耗在线监测系统建设背景

        按照《国家发展改革委质检总局关于印发重点用能单位能耗在线监测系统推广建设工作方案的通知》(发改环资〔2017〕1711号)规范和指导重点用能单位能耗在线监测系统建设,按照统一标准、互联互通、信息共享的建设原则要求,以及《河南省重点用能单位能耗在线监测系统推广建设工作方案》(豫经信资﹝2017﹞577号)要求,需要加快建设接入端能耗在线监测系统,实现与节能平台互联互通。

系统建设依据和规范


        《重点用能单位能耗在线监测系统技术规范》(2018年NECC-NHJC)
        GB/T20270信息安全技术网络基础安全技术要求
        GB/T20279信息安全技术网络和终端设备隔离部件安全技术要求
        GB17625.1电磁兼容限值谐波电流发射限值
        GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度实验
        GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度实验
        GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度实验
        GB/T19582基于Modbus协议的工业自动化网络协议规范
        GB/T20279信息安全技术网络和终端隔离产品安全技术要求
        及其其他依据和规范

康派智能能耗在线监测系统


        T@ENERGY-ONLINE能耗在线监测系统集计算机技术、互联网技术、电气自动化技术、物联网技术、通信技术于一身,具有现场能耗数据采集、存储、分析、网络安全、应用展现、数据转发等功能。为政府缕清能源消耗、开展节能形势分析及预测、预警、提高节能宏观调控能力,及时提供了数据支撑。



郑州市热力总公司

        郑州市热力总公司成立于1984年6月, 1998年晋升为国有大型一类企业。行业归口市政管理执法局,隶属于郑州市国资委。公司住址为郑州市嵩山南路1号,公司注册资本为6789万元,为国有独资企业。

        公司着力构建以热电联产为主导,区域锅炉房辅助供热的多热源联网供热的格局,现有两个热电联产配套项目,公司在进行企业自身发展建设的同时,还积极发展对外投资与合作项目,通过资产置换重组控股中原环保股份有限公司,投资参股郑东新区热电厂。

郑州市热力总公司用能信息


        郑州市热力总公司主要用能种类为:电和天然气,分别用在隔压站和热源厂,同时外购电厂产出热力。
企业为市政供热单位企业总公司,公司和生产厂房不在同一个地方,而且分布在郑州市内各处,因此本企业用能工序以每个不同地点的厂区进行划分,总计8个热源厂、4个隔压站和3个补水点。

能耗在线监测系统搭建方案


        依据《重点用能单位能耗在线监测系统技术规范 第6部分 端设备技术规范(试行)》,T@Energy-AIO端设备支持Modbus RTU/TCP、OPC和Web Server协议等主流工业现场通信协议;

数据的采集说明:


        整个企业是有众多热源厂、隔压站以及补水点组成,监测点位分布比较分散,为了考虑建设的成本以及施工的可实施性,本次系统的设计,通讯管理机至端设备的数据传输使用4G的形式进行。端设备安装在热力总公司的机房内,安装位置需要外网接口(需要固定IP)。

需加装通讯管理机的具体设计如下:


        1、除陇海路隔压站外,每个隔压站电力为2个监测点,分别加装一台通讯管理机KPM202-4,并通过4G的无线传输方式,把数据传入位于总公司的端设备。

        2、除政七街热源厂和玉兰谷锅炉房外,每个热源厂电力为2个监测点,分别加装一台通讯管理机KPM202-4,并通过4G的无线传输方式,把数据传入位于总公司的端设备。

        3、每个补水点1个监测点,分别加装一台通讯管理机KPM202-4,并通过4G的无线传输方式,把数据传入位于总公司的端设备。

        4、天然气和热力:
通过与企业的综合监控系统对接获取天然气的使用数据以及热力产出数据。其中对接系统中接口数据问题由甲方负责提供。


        5、经济指标(产品产量、工业总产值、工业增加值)等数据均通过手工填报的方式上传数据。

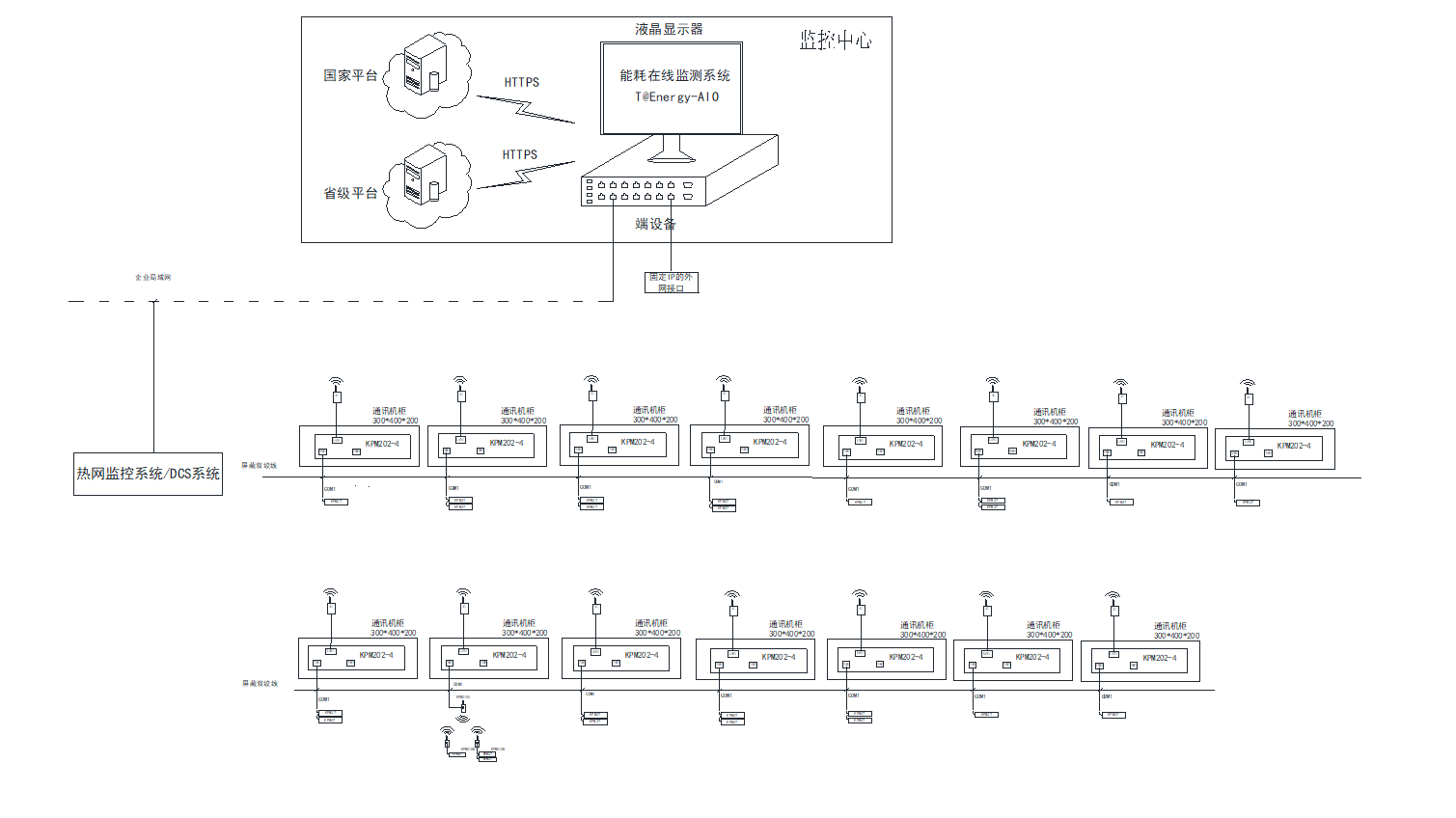

能耗在线监测系统架构



T@Energy-AIO能耗在线监测端设备


        根据上述要求,郑州市热力总公司重点能耗在线监测数据上传项目拟使用T@Energy-AIO安全交换单元作为端设备,端设备符合NHJC-04-2018《端设备接口协议规范》,NHJC-08-2018《系统安全规范》以及相关等级保护、安全防护等规范要求,同时具有ISCCC中国国家信息安全产品认证证书及计算机系统安全专用产品销售许可证。
