T@Motor-智能电动机控制管理系统

T@Motor以低压电动机保护控制器为基础,配合具有多种低压控制总线接口的通讯管理机,为低压电动机的保护、控制、管理提供整体解决方案。

视频展示

仪表选型 功能特点 技术参数 接线图 相关下载

    在国民经济的各个领域,如电力、石油、化工、冶金、造纸、水处理、制药等,电动机得到了越来越广泛的应用。传统电动机控制回路由热继电器、熔断器或电磁式电流继电器等方式组成的低压电动机保护,因保护功能单一,维护检修量大,信息化程度低等原因已不能满足现代自动化水平日益发展的需要。为了使电动机正常运行和可靠工作,需要对单台电动机和多台电动机进行统一的控制、保护、管理。

    智能电动机控制管理系统以低压电动机保护器为基础,配合具有多种低压控制总线接口的通讯管理机,为低压电动机提供微机保护的同时可以接受来自DSC的监控,并将低压电动机的各种运行数据传输到ESC(电气系统)监控主机,为低压电动机的保护、控制、管理提供整日的解决方案。


智能电动机控制管理系统的功能特点:


□ 数据采集和处理
□ 图形界面显示
□ 调节控制
□ 事件告警管理
□ 报表管理和打印
□ 历史数据管理
□ 同步时钟
□ 事件及告警
□ 网络功能
□ 设备信息状态管理
□ 电能质量管理


yle="max-width:100%;height:auto;" />

yle="font-size: 14px;"> yle="font-size:12px;">T@Motor 智能电动机控制管理系统——技术参数

yle="max-width:100%;height:auto;" />

yle="font-size:12px;"> T@Motor 智能电动机控制管理系统——设计规范
yle="max-width:100%;height:auto;" />

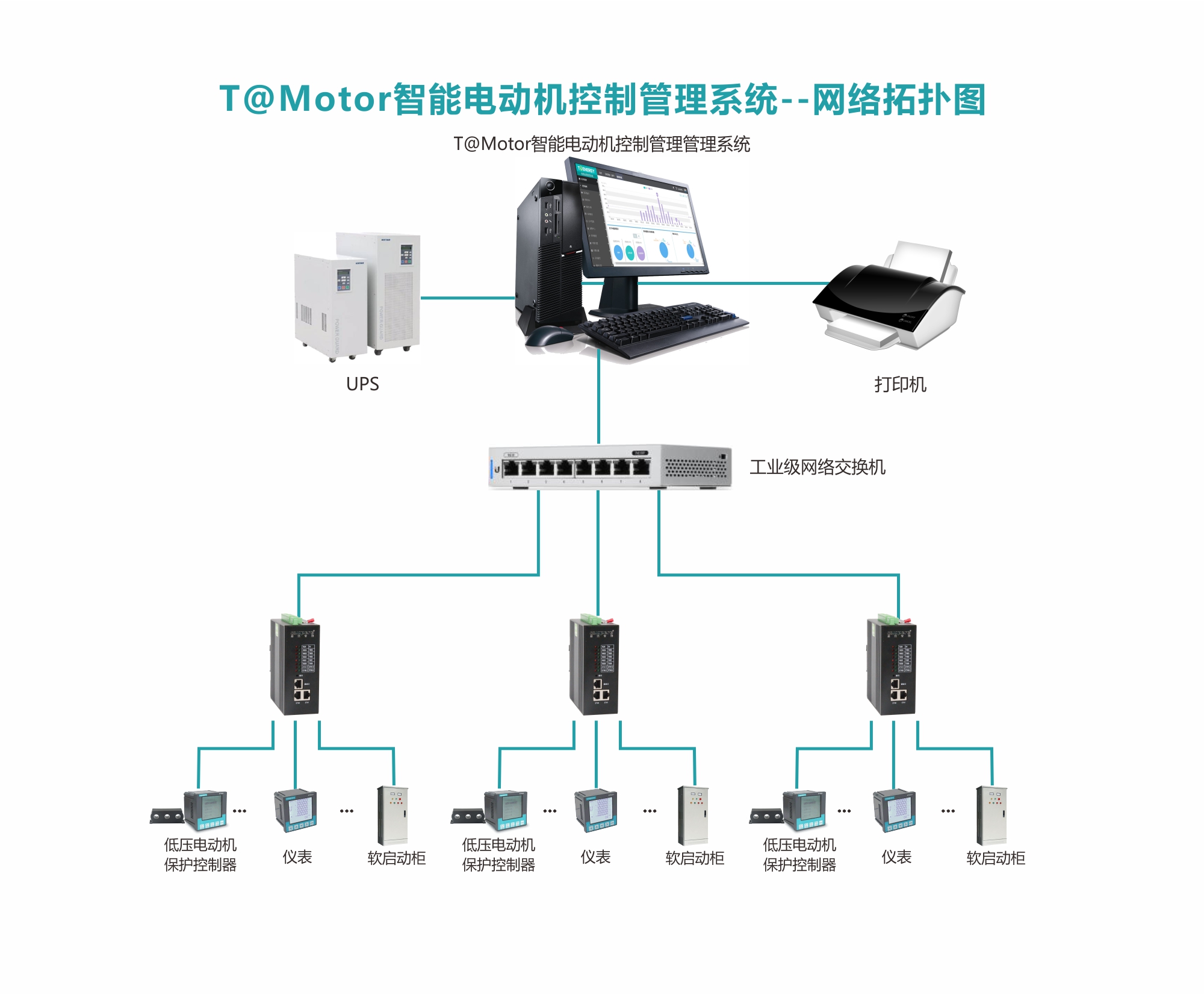

yle="font-size:12px;">T@Motor yle="font-size: 14px;">yle="font-size:12px;">智能电动机控制管理系统——网络拓扑图
yle="max-width:100%;height:auto;" />

yle="font-size:12px;">T@Motor 智能电动机控制管理系统——典型方案接线图

yle="text-align: left;"> yle="font-size: 14px;">仪表选型
KPM204:2路10M高速网口,4路光电隔离RS485串口实现通信管理、数据网口、数据转发、规约转发、规约转换、前置处理功能。
KMP73  :支持全电量参数测量,提供高达51次谐波分析,4路无源开关量输入和继电器输出,采用FSTN液晶显示,支持Modbus-RTU通讯协议。
yle="text-align: left;"> yle="font-size: 14px;">KPM65  :提供完善的保护功能(电流保护、电压保护、非电量保护等级)管理功能、灵活的启动模式和控制方式。提供电压、电流等电参量的监测和设备的维护,数据通讯支持Modbus-RTU和Profibus-DP通讯协议。

系统说明

yle="text-align: center;">T@Motor yle="text-align: center; font-size: 14px;">智能电动机控制管理系统yle="font-size: 14px;">采用三层设计结构,分为系统管理层、网络通讯层、现场设备层。
其中系统管理层为
yle="text-align: center;">T@Motor yle="text-align: center; font-size: 14px;">智能电动机控制管理系统yle="font-size: 14px;">人机交互界面。
yle="text-align: left;"> yle="font-size: 14px;">网络通讯层采用KPM200系列通讯管理机;
现场设备层采用KPM73多功能仪表、KPM65系列低压电动机保护控制器。
